一、搖擺篩概述:
FYBS系列方形搖擺直線篩是新型的篩分設備，該篩分設備也被稱之為往復篩，因其工作時篩箱的運動軌跡；又因其屬于高精密篩分設備，又被稱之為精密篩分機或方形精密篩分機。
方形搖擺執行篩的出現解決了旋振篩精度高但是產量小；直線篩產量大但是精度低的難題，該設備獨特的設計使其同時具備了篩分精度高、產量大的特點，滿足用戶對精度、產量雙向要求的篩分需要。
方形搖擺篩驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°—5°）。
YBS系列方形搖擺篩具有篩分精度高、效率高、處理量大，篩面利用率高，篩網壽命長，噪音低，安裝使用簡單等特點，是理想的振動篩分設備，廣泛應用于化工、冶金、陶粒、有色金屬、非有色金屬、糧食、食品、磨料、礦山等行業中物料的準確篩選分級工藝流程。
二、搖擺篩工作原理:
搖滾篩的篩箱在慣性力的作用下作做往復運動，并帶動篩面做周期性搖動，迫使篩面上的物料隨篩箱一同做定向跳躍式運動，小于篩面孔徑的物料通過篩框落到下層，稱為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分作業。

FYBS方形搖擺篩通過獨特的往復回旋式的運動方式和幾乎接近水平的篩網表面，加上有效的網面清潔系統，高精密篩能提供非比尋常的效率和高產量。

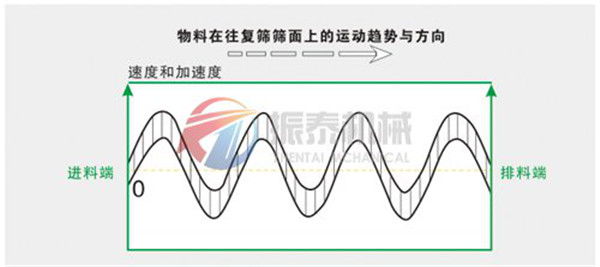

具體搖擺直線篩作業時物料的運動軌跡與滯留時間可以通過下圖及右圖來說明:

八、搖擺直線篩技術參數：

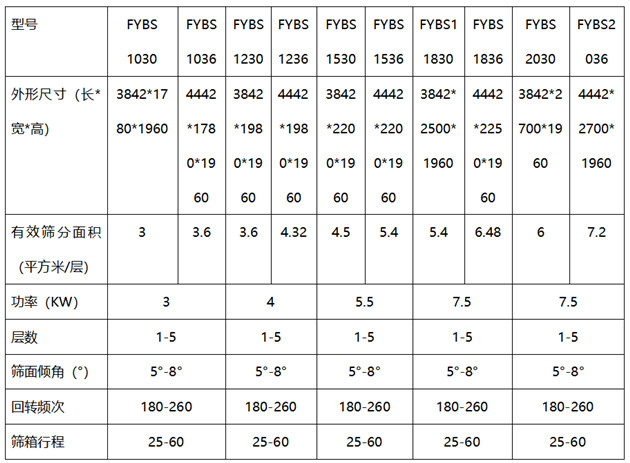

FYBS-1方形搖擺篩技術參數：

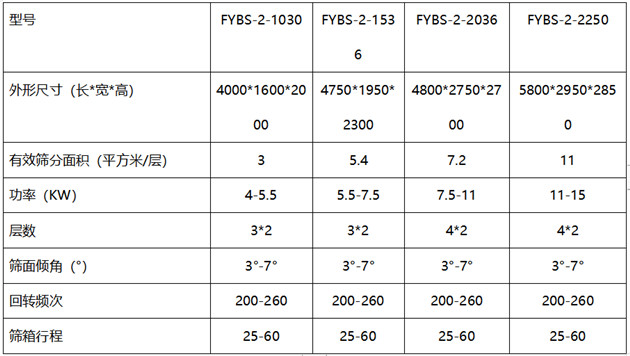

FYBS-2復式方形搖擺篩技術參數：
